产品介绍

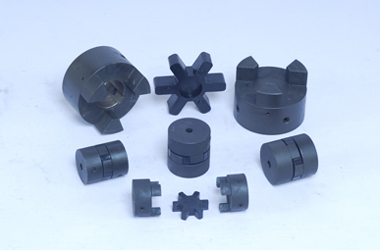

STI 爪式联轴器 L-系列





产品特点:
产品结构: 由两个烧结合金或铝合金凸爪件加一个NBR橡胶垫组成
适配轴径: 9mm~75mm
产品特点: ● 能有效吸收动力冲击;
● 安装方便、简单、成本低、体积小;
● 耐高温、耐油性佳;免保养;
● 最大扭力达54.2kg-m;
● 容许偏差:径向偏差:0.3mm, 角度偏心:1°, 轴向偏差:±0.5mm

L035-L150
L190-L276


規格尺寸:
型号
常用扭力kg-m
标准孔径
最高转速rpm
最大孔径
A
B
C
D
E
重量kg
L035
0.05
-
30000
9
16
21
8
6.5
-
0.03
L050
0.
Ф11 Ф14
17000
16
27.4
43
12
15.5
-
0.13
L070
0.5
Ф11Ф14Ф19
13000
19
35
51
13
19
-
0.24
L075
1.0
Ф11Ф14Ф19
9000
24
45
54
13
20.5
-
0.4
L090
1.6
Ф14Ф19Ф24
9000
25
54
55
13
21
-
0.68
L095
2.2
Ф14Ф19Ф24Ф28
9000
28
54
64
13
25.5
-
0.71
L100
5.0
Ф19Ф24Ф28Ф32
7000
38
66
89
19
35
-
1.4
L110
9.0
Ф24Ф28Ф32Ф38Ф42
5000
42
84
108
22
43
-
3.0
L150
15.0
Ф28Ф32Ф38Ф42Ф48
5000
48
96
115
25
45
80
5.05
L190
20.0
-
5000
55
115
133.4
25
54
102
7.6
L225
30.0
-
4200
65
127
154
26
64
108
9.0
L276
54.2
-
4200
75
157
200
41
79
127
21.


欢迎下载L系列爪式联轴器电子样本资料(PDF2.67MB)
